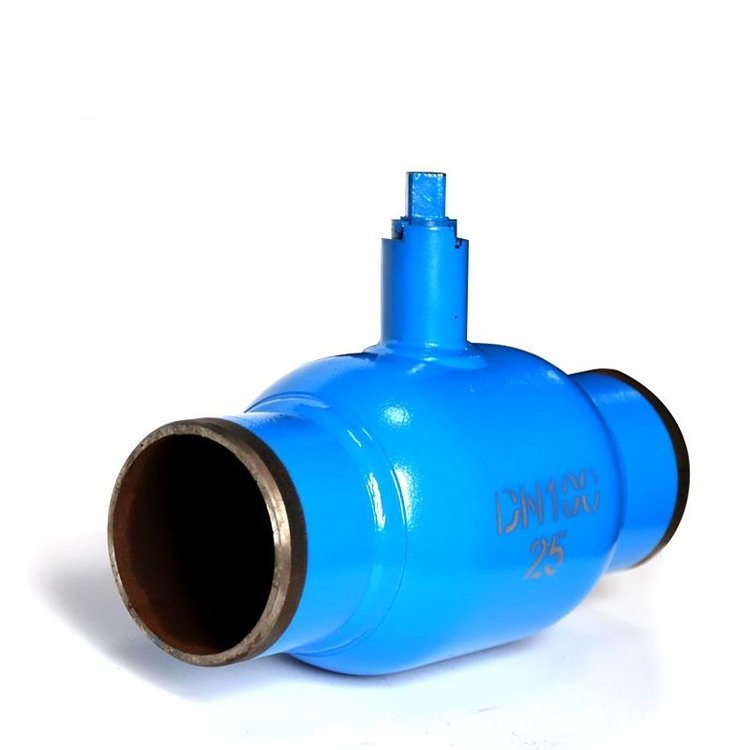

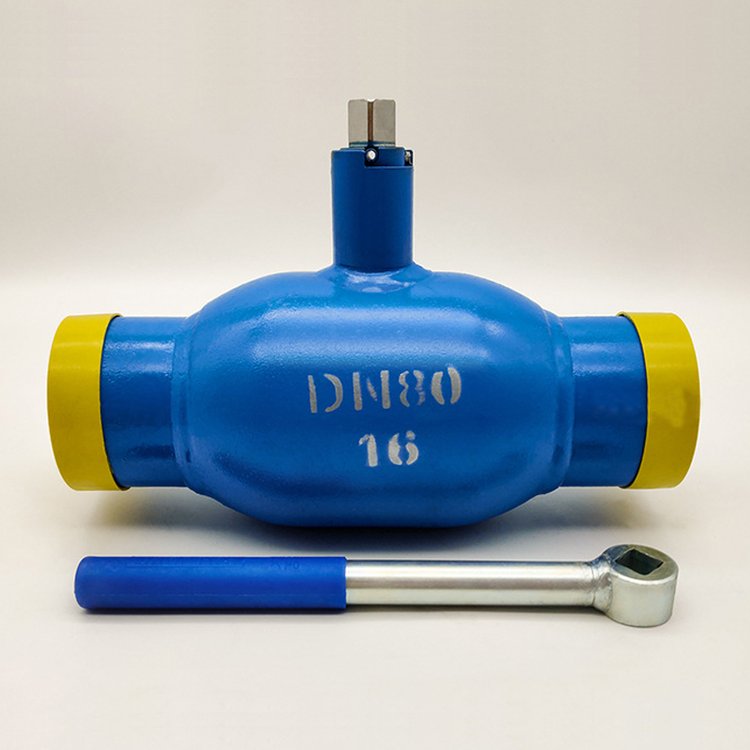

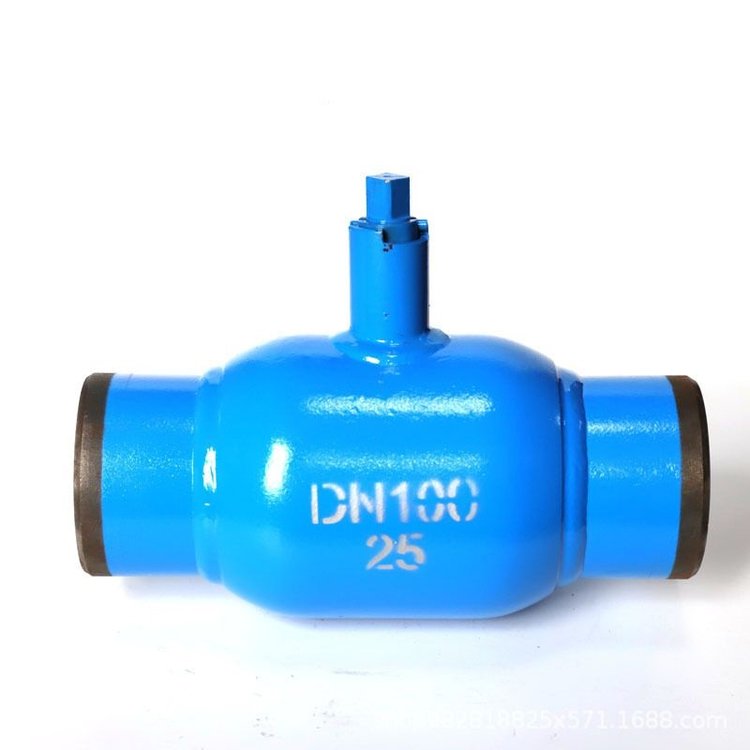

簡要描述：熱力管道球閥是一種用于控制熱力系統中流體介質流動的閥門。它由球體和管道連接件組成，通過旋轉球體來控制介質的通斷和調節。具有通徑大、流阻小、密封可靠等特點，廣泛應用于供熱、供冷和工業管道系統中，以實現流體的控制和調節。
產品型號：Q61F、Q361F、Q367F
廠商性質：生產廠家
更新時間：2024-08-22 11:03:38
訪 問 量：2859
相關文章
Related Articles詳細介紹
一、概述
熱力管道球閥是一種常用的閥門類型，用于控制熱力管道中流體的流動，主要采用球體旋轉作為開啟和關閉控制，通常采用電動或手動方式驅動。當球閥旋轉到一定角度時，閥門孔口的方向與管道的導流方向相同，從而實現流體的通暢流動。而當球閥旋轉到180度時，閥門孔口的方向與管道的導流方向成直角，從而實現流體的斷流。當閥門需要調節流量時，可以控制球體旋轉的角度，從而改變通道的開口面積，進而改變流量。另外，熱力管道球閥還可以通過安裝傳感器和執行器等附屬設備，實現自動化控制。
熱力管道球閥主要由閥體、球體、閥座、閥桿、驅動裝置等組成。其中，球體呈球形，可以實現全面密封。閥座通常采用彈性材料，可以保證密封性能。閥桿與球體通過軸承聯接，可以實現快速開啟和關閉操作。驅動裝置根據需要可選用電動、氣動、液動及手動等方式。
二、特點
1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便。
三、應用行業
熱力管道球閥適用于熱力管道、冷卻水系統、空調和采暖設備等領域。在這些領域中，通常需要對流體進行控制，調節流量和壓力，實現能量的高效傳遞與利用。具有流通阻力小、耐高溫高壓、使用壽命長等特點，可以滿足這些場合的工作需求。
四、參數表
| 公稱通徑：DN15-DN250 | 公稱壓力：1.6MPa-4.0MPa | 適用介質：水、氣、油等 |
| 適用溫度：-20℃-200℃ | 閥體材質：碳鋼、不銹鋼 | 操作形式：手柄 |
| 口徑 | L | A | H | H1 | d | D1 | D(GB) | D(DIN) |
| 15 | 230 | 120 | 97 | 45 | 15 | 42.4 | 22 | 21.3 |
| 20 | 230 | 150 | 103 | 46 | 20 | 48.3 | 25 | 26.9 |
| 25 | 260 | 150 | 109 | 48 | 25 | 60.3 | 32 | 33.7 |
| 32 | 260 | 190 | 119 | 63 | 32 | 76.1 | 38 | 42.4 |
| 40 | 300 | 190 | 125 | 67 | 38 | 88.9 | 45 | 48.3 |
| 50 | 300 | 275 | 183 | 82 | 50 | 114.3 | 57 | 60.3 |
| 65 | 300 | 275 | 196 | 87 | 65 | 139.7 | 73 | 76.1 |
| 80 | 325 | 275 | 219 | 104 | 80 | 168.3 | 89 | 88.9 |
| 100 | 325 | 415 | 242 | 104 | 100 | 177.8 | 108 | 114.3 |
| 125 | 350 | 540 | 278 | 118 | 125 | 219.1 | 133 | 139.7 |
| 150 | 400 | 745 | 275 | 130 | 150 | 273 | 159 | 188.3 |
| 200 | 530 | - | - | - | 200 | 355.6 | 219 | 219.1 |
| 250 | 550 | - | - | - | 250 | 426 | 273 | 273 |
