當前位置：首頁 > 產品中心 > 全焊接球閥 > 燃氣全焊接球閥 > 燃氣全焊接球閥
簡要描述：燃氣全焊接球閥結構緊湊、體積小、重量輕，便于安裝和維護。其密封性能優越，球體與閥座之間采用預緊力加流體壓力雙重密封，確保閥門在高壓、高溫下的密封性能。操作靈活，啟閉迅速，流量大，流體阻力小。
產品型號：Q361F
廠商性質：生產廠家
更新時間：2024-03-15 16:52:05
訪 問 量：2364
相關文章
Related Articles詳細介紹

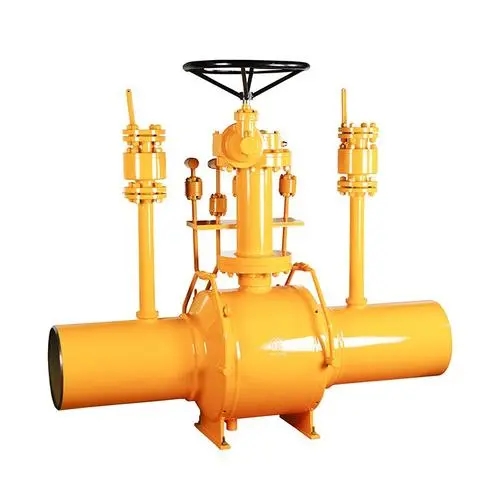

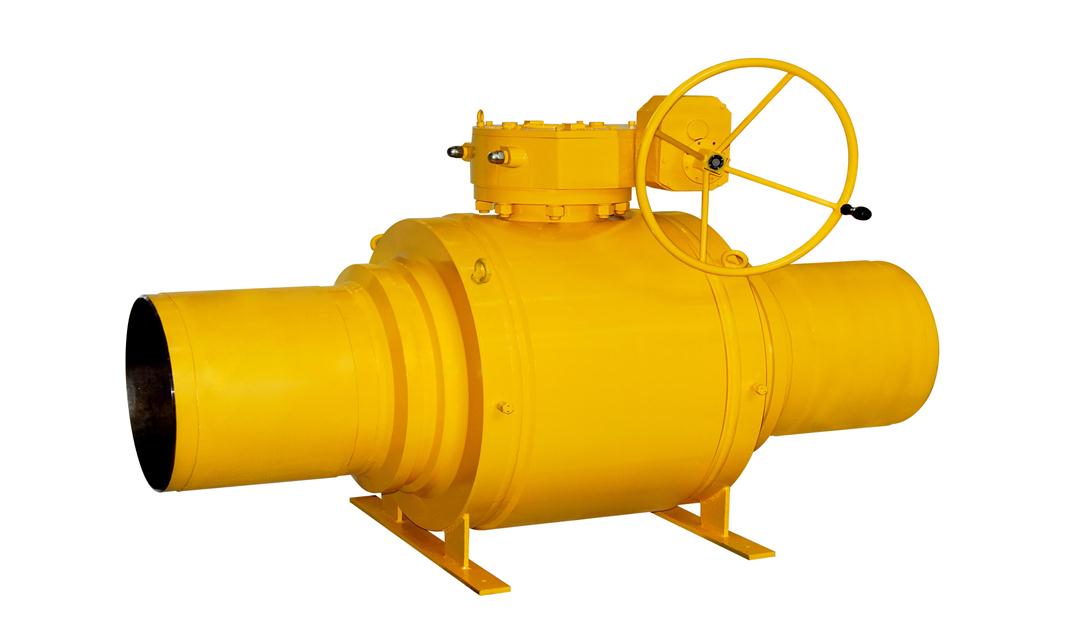

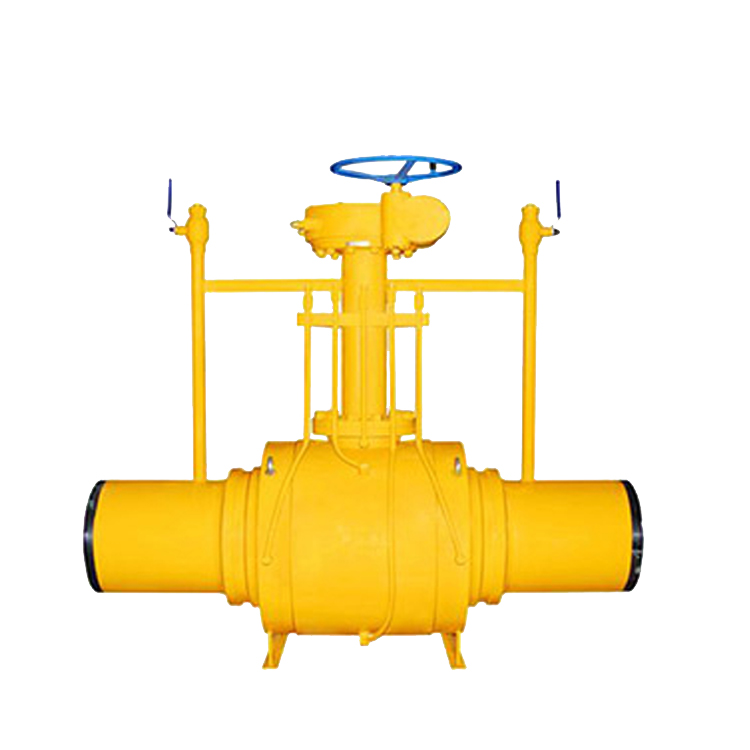

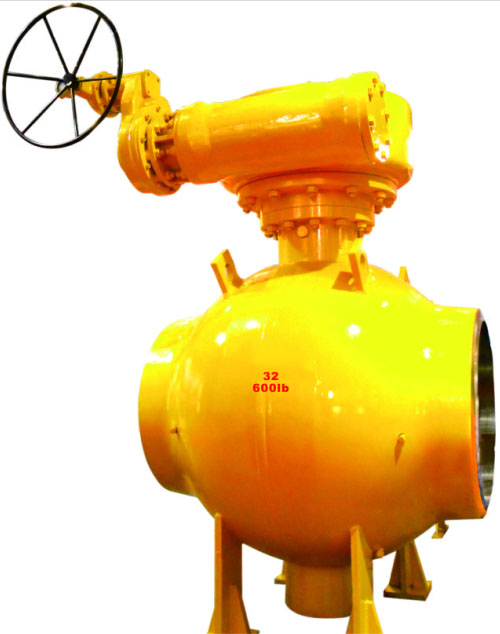

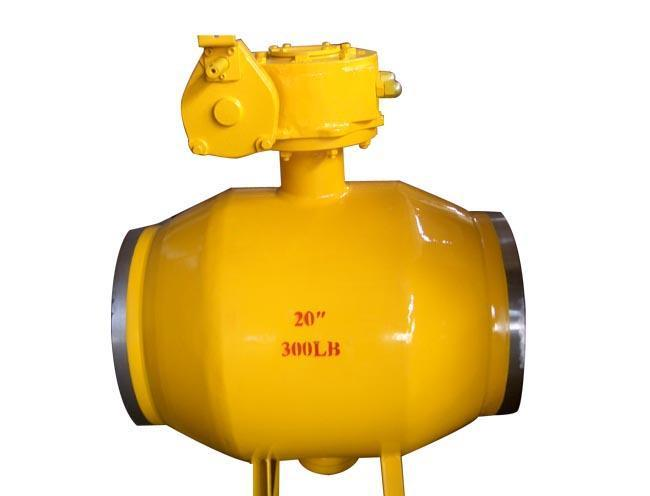

燃氣全焊接球閥是一種用于燃氣輸送系統的關鍵設備，具有安全可靠、密封性能好等優點。它采用全焊接結構，不需要密封墊片，能夠確保密封性和耐腐蝕性，在城市天然氣管道、液化天然氣、石油化工、船舶等行業得到廣泛應用。
燃氣全焊接球閥采用全焊接結構設計，主要由球體、閥座、閥桿和焊接連接部分組成。該球閥具有簡單緊湊的結構，重量輕，體積小，占用空間少，適用于各種狹小場合和埋地安裝。其焊接連接部分經過特殊處理，確保連接強度和密封性能，有效防止氣體泄漏。
Q361F系列球閥參數：
連接方式:對焊、法蘭。
口徑尺寸:[DN15-DN1000]
工作壓力:[PN1.6、PN2.5、PN4.0MPA]]。
介質溫度:－20℃≈180℃。[可根據不同的工控選擇材料]
流體介質:水、油品、氣、燃氣類介質。
閥體材質:碳鋼、不銹鋼。[可選]
密封材質:聚四氟乙烯PTFE增強聚四氟乙烯PPL
球芯材質:實芯不銹鋼球
閥桿材質:不銹鋼。
填料:石墨、增強聚丙烯
連接方式:法蘭、焊接
驅動方式：氣動、電動、蝸輪、手動、液動
性能：
1、球體的加工精度非常精密，操作輕便，無不良干涉。
2、與同類行業的同種規格產品相比，閥體小，而且外型美觀。
3、采用優質的原材料，能保PN25以上的壓力。
4、可根據管道的施工及設計要求，調整閥體的長短和閥桿的高度。
5、在保證閥門正常操作、使用情況下，質保20年。
6、所以在施工和維護煤氣供應管道和供熱供應管道時對其施工時間和施工安全的要求非常高。
7、現代城市里面的車輛及行人通行密集，道路的情況也非常復雜。
8、本閥采用全焊接球閥，可以直執著深埋地下。利用工程技術方法施工能大化減少閥門控制所占空間，并且大大節省施工費用及工程時間。而且能預防煤氣爆炸的危險，全焊接球閥是非常安全的閥門。
公稱通徑：DN150-DN1000
壓力等級：PN16-PN64
適用溫度：-29℃-200℃
使用介質：水、氣、油
操作方式：手柄、齒輪、電動、氣動
使用領域：
城市煤氣：煤氣輸出管道、主干線及各支線供應管道等。
集中供熱：大型供熱設備輸出管線、主干線、支線。
熱交換機：管道及各回路啟閉。
鋼鐵廠：各種流體管道、廢氣排放道、煤氣和熱力供應管道、燃料供應管道等。
各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。
設計與制造規范:
|
基本設計規范 |
API 6D、ASME B 16.34 |
|
材質 |
碳鋼（A105）系列、奧氏體不銹鋼系列、低溫鋼（LF9/LF2）系列 |
|
壓力溫度等級 |
ASME B16.34、API 608 |
|
結構長度 |
ASME B16.10、GB12221 |
|
對焊端形式 |
ASME B16.25、ASME B31.4/31.8 |
|
法蘭形式與尺寸 |
ASME B16.47、ASME B 16.5、MSS SP-4、BS、DIN、JIS、GB、JB、HG、SH |
|
檢驗與試驗 |
API 598、API 6D、GB13927 |
|
耐火試驗 |
API 607、PAI 6FA |
|
驅動方式 |
手動、電動、氣動、液動、氣液聯動（按客戶要求） |
