當前位置：首頁 > 產品中心 > 全焊接球閥 > 浮動式全焊接球閥 > 浮動式全焊接球閥

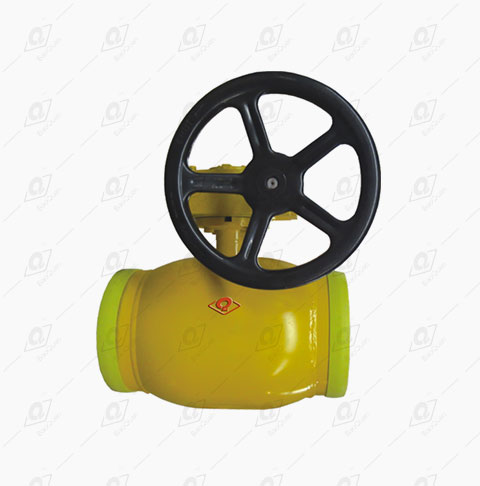

簡要描述：浮動式全焊接球閥是一種具有特殊設計結構和焊接工藝的球閥。它通過全焊接結構、浮動式球體設計和可替換式閥座等特點，提供了更高的可靠性、安全性和密封性能。在各個行業的管道系統中，浮動式全焊接球閥被廣泛使用，并發揮著重要的流體控制作用。
產品型號：Q67f
廠商性質：生產廠家
更新時間：2024-02-23 15:13:16
訪 問 量：1966
相關文章
Related Articles詳細介紹
一、概述產品
浮動式全焊接球閥是一種采用全焊接結構的球閥，它主要由閥體、閥蓋、球體、閥座、密封圈等組成。與傳統的螺紋或法蘭連接的球閥相比，它通過對閥體和閥蓋進行焊接，消除了傳統球閥中的螺紋或法蘭連接處的泄漏隱患，提供了更高的可靠性和安全性。
它采用重力作用，由液體上升和下降產生驅動力，以控制氣體流速。采用鋁鎂合金板材，由無源密封技術進行全焊接，使閥門具有高性能、耐腐蝕、耐壓強度等特點。
浮動式全焊接球閥根據球體形式可分為手柄和蝸輪兩種。球體在介質的壓力作用下球體緊壓在出口端的密封面上，達到封閉目的。全焊接球閥采用了高強度的緞鋼閥桿，由不銹鋼軸承做支撐轉動平滑精確。所以在施工和維護煤氣供應管道和供熱供應管道時對其施工時間和施工安全的要求非常高。
二、標準規格
通徑：DN15mm≈1000mm
壓力：PN16Mpa≈40Mpa
工作溫度：-29℃≈+200℃
閥體：碳鋼ST37.0，A106-B；20號鋼
球體：不銹鋼304或316
閥桿：2Cr13
閥桿密封：全氟像膠
球體密封：RTFE（PTFE+C）
連接方式：法蘭，焊接
操作方式：手柄，氣動，電動,渦輪。
三、使用原理
浮動式全焊接球閥采用球體作為關閉件，通過旋轉球閥來控制介質的通斷。當球閥轉動至90度時，介質即可完全通暢；而當球閥旋轉至0度時，則可實現完全關閉。在操作時只需通過旋轉手柄或電動機來控制球閥的旋轉，從而實現介質的控制。
四、使用特點
1.球體與閥座采用全面接觸的圓筒形密封結構，具有良好的密封性能。
2.球閥座材料采用特殊的聚四氟乙烯（PTFE）制成，具有優異的耐腐蝕性。
3.結構簡單、維護方便，使用壽命長。
4.采用旋轉式操作，操作平穩，使用方便。
5.整體采用焊接連接，結構緊湊，可靠性高，本體強度好。
五、產品用途
浮動式全焊接球閥廣泛應用于化工、石油、天然氣、冶金、醫藥、軍工等領域，主要用于介質控制或切斷，其中包括酸堿液、油品、蒸汽、氣體、液體等多種介質。該球閥可在-196°C~+800°C溫度范圍內使用，承受PN≤25Mpa的壓力，是工業中使用較廣泛、性能較優良的球閥之一。
